Reflectoren bij een breedstraler, verstraler en Lightbar
De reflector speelt een cruciale rol in het bepalen van het lichtbeeld bij Led werklampen, Led verstralers en Led Light Bars (ook wel bekend als Ledbar, Lightbar of Ledbalk). Om mogelijke verwarring te voorkomen, is het belangrijk op te merken dat deze termen vaak synoniem worden gebruikt voor hetzelfde voorwerp. Ontdek de evolutie van de Led Light Bar sinds 2010. Op deze pagina delen we inzichten en ontwikkelingen die hebben plaatsgevonden in de afgelopen jaren, en verkennen we de verschillende synoniemen die worden gebruikt om deze innovatieve verlichting te beschrijven.

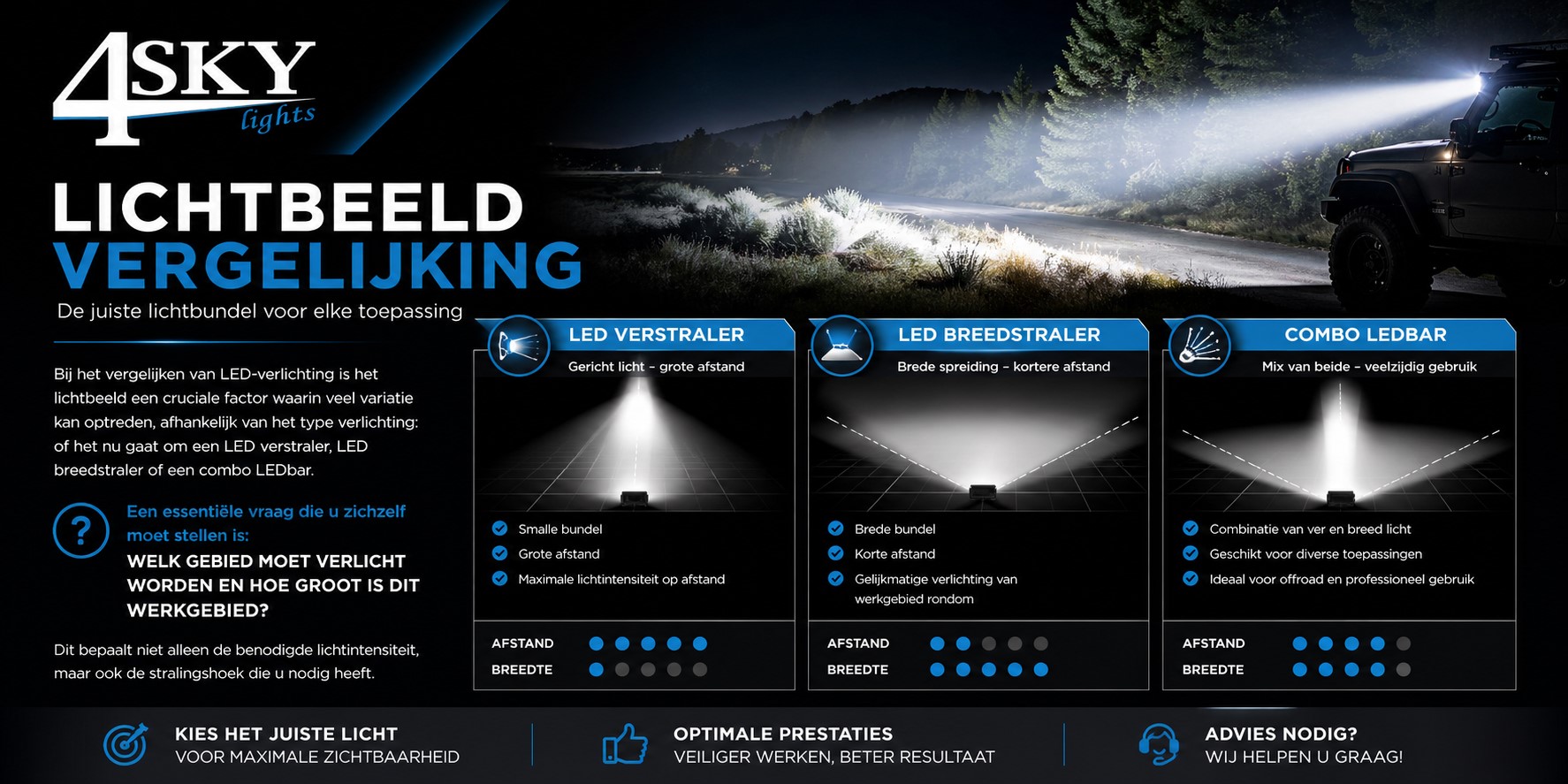

Als u op zoek bent naar maximale verlichting aan beide zijden, is het essentieel dat de stralingshoek zo breed mogelijk is. De afstand waarop het licht aan beide zijden goed zichtbaar moet zijn, speelt ook een rol bij het kiezen van de juiste Led lamp met de juiste reflector. Tegenwoordig zijn er verschillende technieken beschikbaar om een gebundeld licht of juist een breed verspreid licht te verkrijgen, zoals het gebruik van convector lenzen of gematteerd glas.

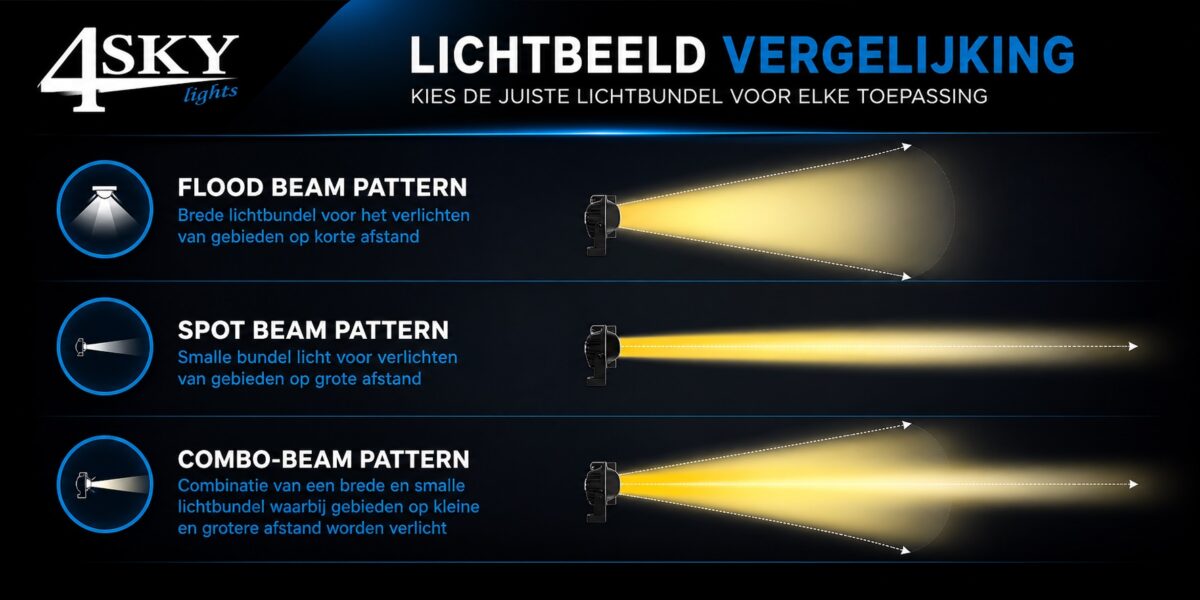

Hieronder ziet u enkele voorbeelden van verschillende reflectoren, met bijbehorende uitleg over hun invloed op het lichtbeeld en hoe dit wordt bereikt. Voor combo’s wordt vaak de term ‘combinatie’ gebruikt, terwijl ‘spot’ de Engelse vertaling is van ‘verstraler’ en ‘flood’ de vertaling is van ‘breedstraler’.
Begrijp de Invloed op Lichtbeelden
Hieronder presenteren we verschillende voorbeelden van diverse reflectoren, vergezeld van uitleg om te helpen begrijpen hoe elke reflector het lichtbeeld beïnvloedt en hoe dit wordt bereikt. Het is belangrijk op te merken dat de term ‘combo’ vaak wordt gebruikt als synoniem voor ‘combinatie’. Nogmaals, ‘spot’ is de Engelse vertaling van het woord ‘verstraler’, terwijl ‘flood’ de vertaling is van het woord ‘breedstraler’. Door deze uitleg hopen we dat u een beter begrip krijgt van de verschillende mogelijkheden en toepassingen van LED-verlichtingstechnologie.
Compacte Led werklamp als Led verstraler

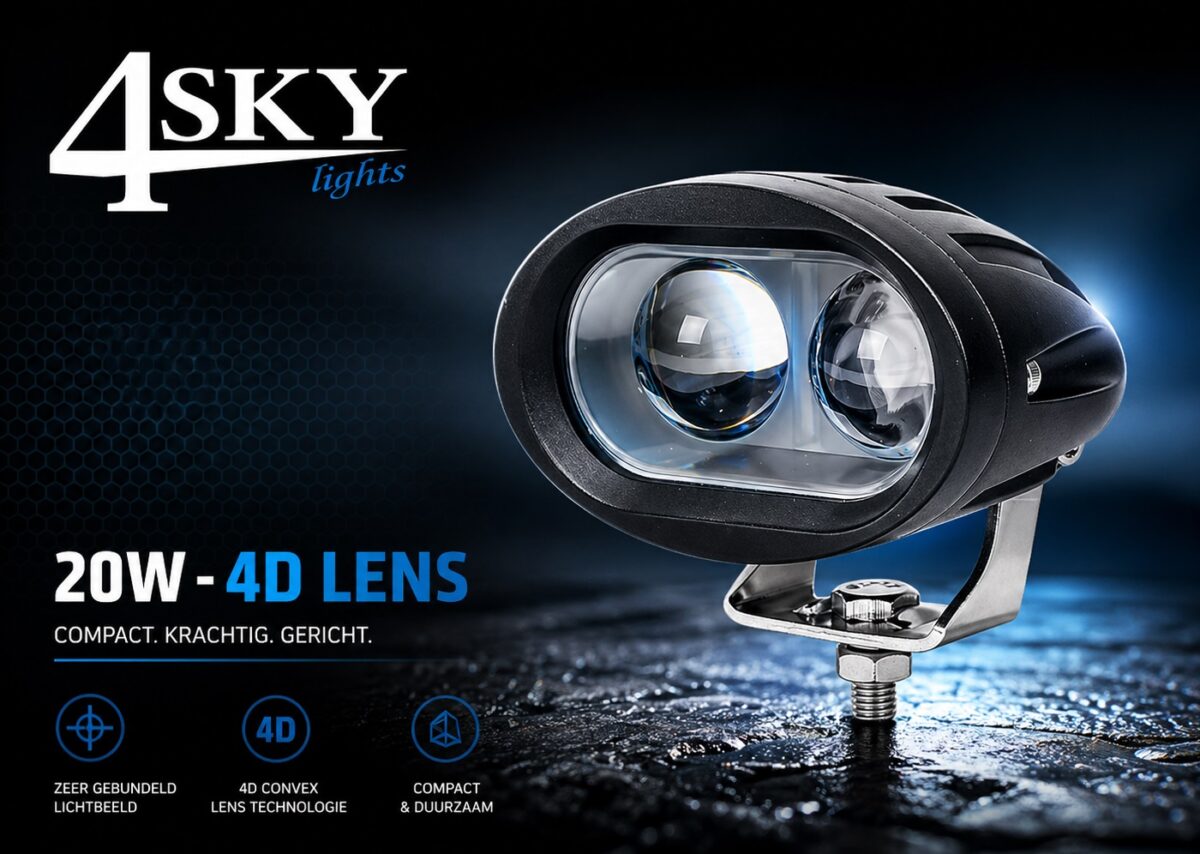

Dit compacte model LED-werklamp is zo klein dat het eenvoudig in de hand te houden is. De lamp is uitgerust met aan beide zijden een krachtige 10 watt Cree LED en valt op door de bolvormige glazen lenzen aan beide kanten.
Deze lenzen, ook wel convexe lenzen genoemd en soms aangeduid als 4D-lenzen, buigen het licht dankzij hun specifieke slijping. Dit effect is vergelijkbaar met dat van een vergrootglas of bril, waarbij licht gericht wordt gebundeld. De vorm en slijping van deze lenzen zijn bepalend voor het uiteindelijke lichtbeeld. Door de sterke bundeling van het licht kan deze werklamp grote afstanden overbruggen, waardoor hij uitermate geschikt is als LED-verstraler.
Wanneer er echter behoefte is aan bredere, zijwaartse verlichting, is dit type minder geschikt. Binnen de markt worden ook zogenaamde 5D-lenzen aangeboden. Hierbij wordt een extra bol geslepen lens vóór de LED geplaatst om het lichtbeeld verder te beïnvloeden. Dit verschilt van 3D LED-technologie, waarbij een vergelijkbare lens wordt gecombineerd met een reflector om het licht te sturen.
Het verschil bij reflectoren tussen Led verstraler en Led breedstraler

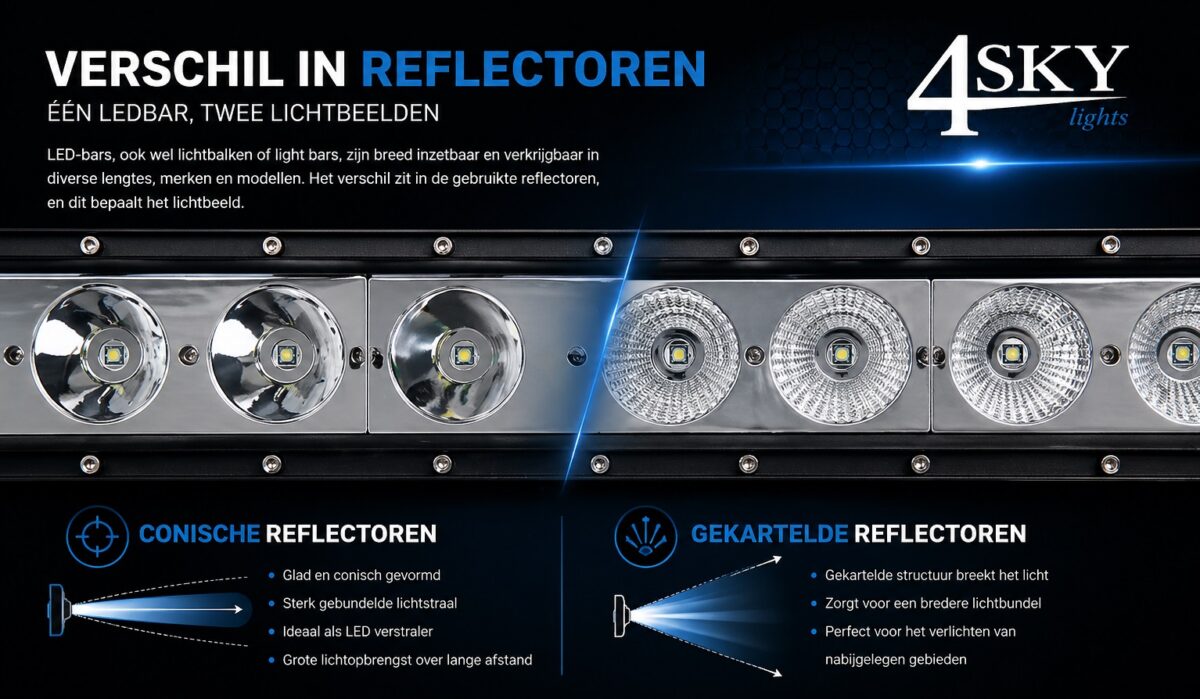

Op de afbeelding hieronder is een gedeelte van een LED-bar te zien, ook wel bekend als een LED-lichtbalk of light bar.
Dit betreft een oudere generatie LED-bar die tegenwoordig nog zelden wordt toegepast en doorgaans niet geschikt is voor gebruik op de openbare weg vanwege certificeringseisen. We gebruiken dit model als voorbeeld, omdat het op een duidelijke manier laat zien hoe reflectoren het licht bundelen of juist spreiden.
Een LED-bar bestaat uit een langwerpige behuizing waarin meerdere reflectoren en LED’s zijn geplaatst. Waar reflectoren vroeger vaak een conische vorm hadden, wordt tegenwoordig steeds vaker gebruikgemaakt van alternatieve reflectorontwerpen om het lichtbeeld te optimaliseren.
Binnenin de behuizing zijn de LED’s gemonteerd, en LED-bars zijn verkrijgbaar in diverse lengtes, merken en uitvoeringen, afhankelijk van de toepassing. Het verschil tussen de reflectoren aan de linker- en rechterzijde is op deze afbeelding duidelijk zichtbaar. Aan de linkerzijde zijn de reflectoren glad en conisch gevormd. Dit zorgt voor een sterk gebundelde lichtstraal, waardoor deze zijde functioneert als een echte LED-verstraler met een groot bereik.
Aan de rechterzijde zijn de reflectoren gekarteld. Deze structuur breekt en verspreidt het licht, wat resulteert in een bredere lichtbundel. Dit maakt deze zijde geschikt voor het verlichten van een groter gebied op kortere afstand.

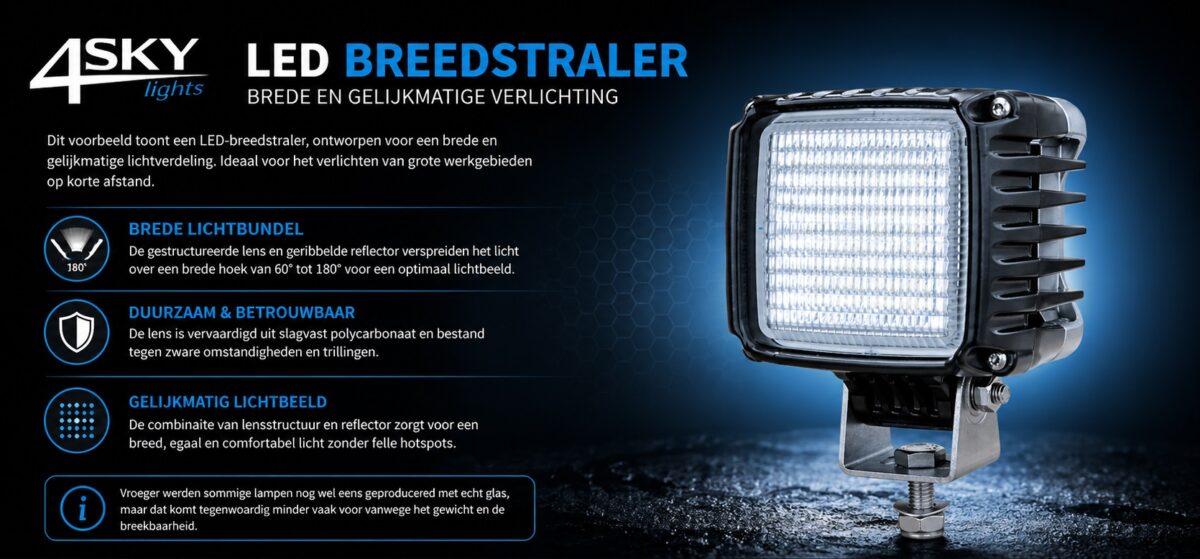

Led breedstraler
Led Scene light

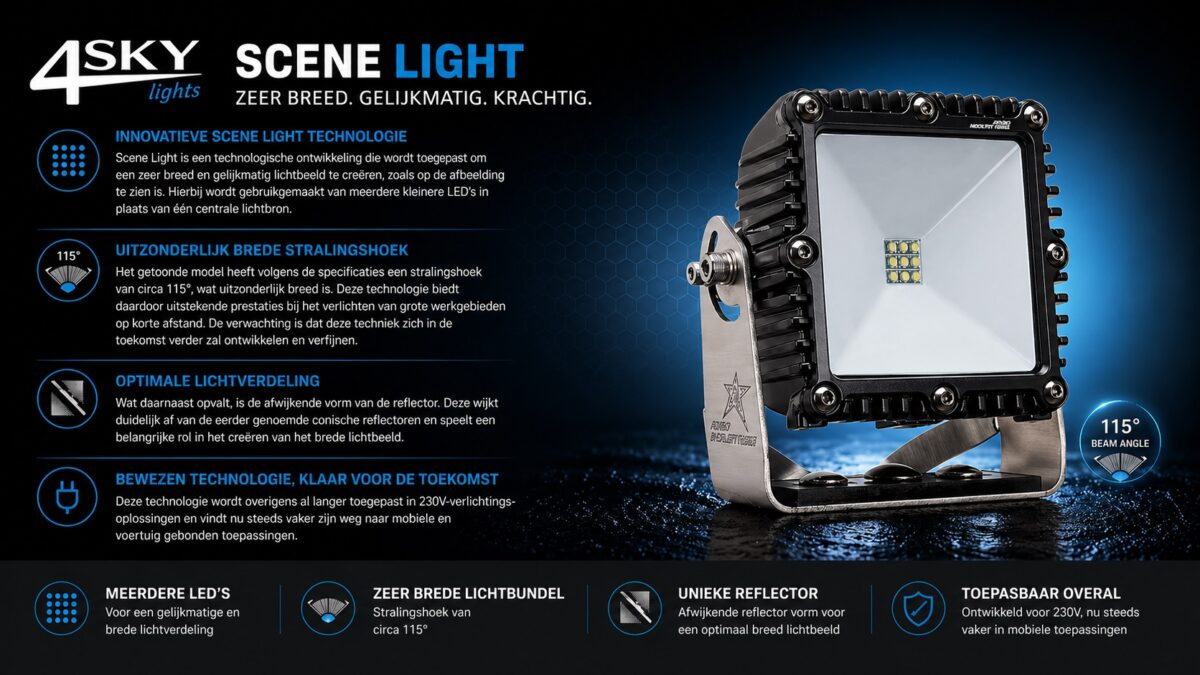

Scene Light is een technologische ontwikkeling die wordt toegepast om een zeer breed en gelijkmatig lichtbeeld te creëren, zoals op de afbeelding te zien is. Hierbij wordt gebruikgemaakt van meerdere kleinere LED’s in plaats van één centrale lichtbron. Het getoonde model hieronder heeft volgens de specificaties een stralingshoek van circa 115°, wat uitzonderlijk breed is. Deze technologie biedt daardoor uitstekende prestaties bij het verlichten van grote werkgebieden op korte afstand. De verwachting is dat deze techniek zich in de toekomst verder zal ontwikkelen en verfijnen.
Inmiddels zijn er ook LED-bars beschikbaar die gebruikmaken van vergelijkbare technologie. Ook binnen het assortiment van 4SKY zijn modellen te vinden met een vergelijkbare optiek. Wat daarnaast opvalt, is de afwijkende vorm van de reflector. Deze wijkt duidelijk af van de eerder genoemde conische reflectoren en speelt een belangrijke rol in het creëren van het brede lichtbeeld. Deze technologie wordt overigens al langer toegepast in 230V-verlichtingsoplossingen en vindt nu steeds vaker zijn weg naar mobiele en voertuig gebonden toepassingen.
Led gekeurde verstraler high power Led met ECE R112

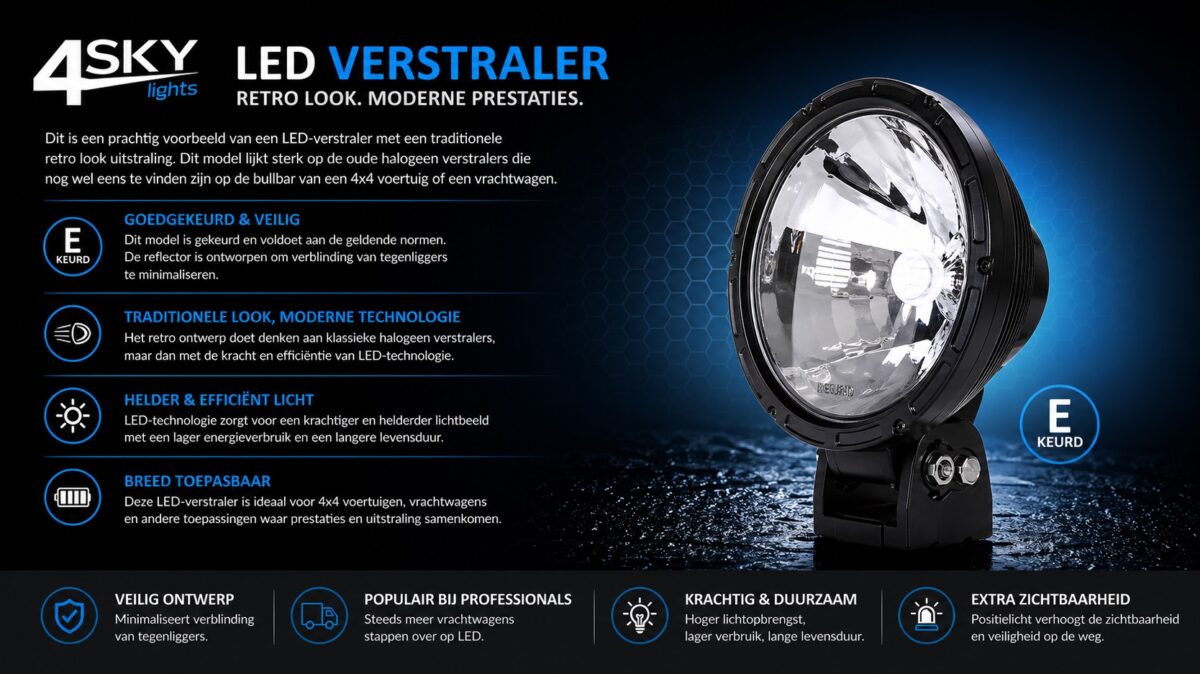

Hieronder is een fraai voorbeeld van een LED-verstraler met een klassieke, retro-uitstraling. Het ontwerp doet sterk denken aan de traditionele halogeenverstralers die vaak te vinden waren op de bullbar van 4×4-voertuigen en vrachtwagens.
Een belangrijk kenmerk van dit model is dat het is goedgekeurd voor gebruik volgens de geldende normen. De reflector is zodanig ontworpen dat het licht minimaal naar boven en beneden wordt verspreid. Hierdoor wordt het risico op verblinding van tegenliggers aanzienlijk beperkt.
LED-technologie is tegenwoordig zeer populair onder vrachtwagenchauffeurs. Steeds vaker worden traditionele halogeenverstralers vervangen door moderne LED-verstralers. Deze bieden niet alleen een krachtiger en efficiënter lichtbeeld, maar zijn vaak ook uitgerust met extra functionaliteiten.
Denk hierbij aan schakelbaar positielicht en geïntegreerde LED-flitsers, die mits correct toegepast bijdragen aan een betere zichtbaarheid en veiligheid op de weg. Deze aanvullende functies zijn niet alleen beschikbaar bij LED-verstralers, maar komen ook steeds vaker voor bij LED-bars en werklampen.
Side Emitting, een Innovatieve Verlichtingsoplossing

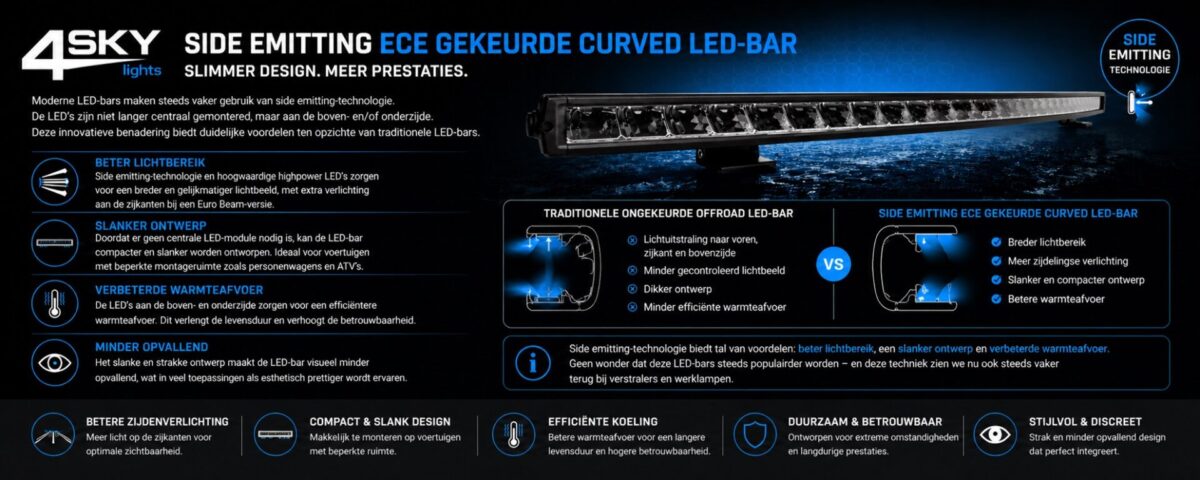

Moderne LED-bars maken steeds vaker gebruik van side emitting-technologie. Hierbij zijn de LED’s niet langer centraal in de lichtbalk geplaatst, maar aan de boven- en/of onderzijde. Deze innovatieve benadering biedt meerdere belangrijke voordelen. We zien ook steeds meer de curved (gebogen) led bar voor een nog betere spreiding van het licht.
Allereerst zorgen side emitting-technologie en verbeterde high-power LED’s voor een efficiëntere en gelijkmatigere lichtverdeling. Met name bij een Euro Beam-uitvoering wordt het licht beter naar de zijkanten van het voertuig verspreid, wat de zichtbaarheid aanzienlijk verbetert.
Daarnaast maakt deze technologie een slanker ontwerp mogelijk. Doordat er geen centrale LED-module nodig is, kan de behuizing compacter worden uitgevoerd. Dit maakt de LED-bar eenvoudiger te monteren op voertuigen met beperkte ruimte, zoals personenauto’s, offroad-voertuigen en ATV’s.
Een ander belangrijk voordeel is de verbeterde warmteafvoer. Omdat de LED’s aan de boven- en onderzijde zijn geplaatst, kan warmte efficiënter worden afgevoerd. Dit draagt bij aan een langere levensduur en een hogere betrouwbaarheid van de LED-bar.
Kortom, side emitting-technologie biedt diverse voordelen, waaronder een betere lichtverdeling, een slanker ontwerp en een efficiëntere koeling. Hierdoor is de populariteit van deze LED-bars de afgelopen jaren sterk toegenomen. Deze techniek wordt inmiddels ook steeds vaker toegepast in verstralers en werklampen. Een bijkomend voordeel is dat het ontwerp visueel minder opvallend is, wat in veel toepassingen als esthetisch prettiger wordt ervaren.
